Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Product Status | RF Family/Standard | Frequency Group | Frequency (Center/Band) | Frequency Range | Antenna Type | Number of Bands | VSWR | Return Loss | Gain | Power - Max | Features | Termination | Ingress Protection | Grade | Qualification | Mounting Type | Height (Max) | Applications |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

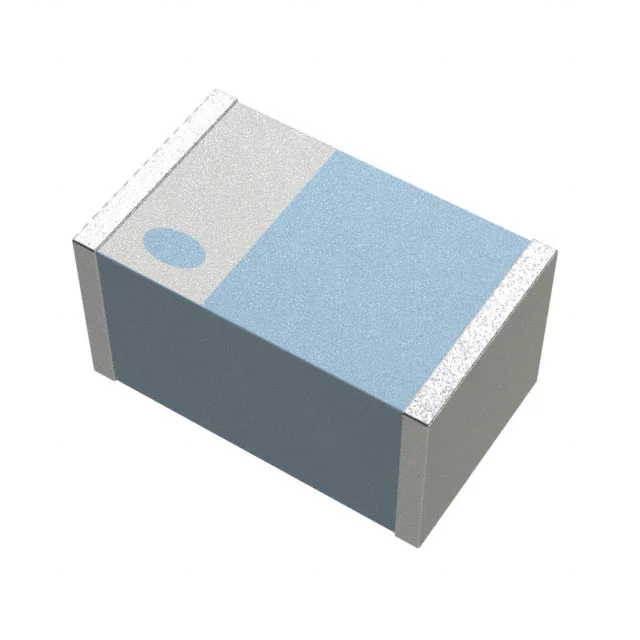

ANT2012LL00R2400ARF ANT 2.45GHZ CHIP SOLDER SMD Pulse Electronics |
14,462 |
|
![]() Datasheet |
2012 | Tape & Reel (TR) | Active | 802.15.4, Bluetooth, General ISM, WiFi | UHF (2GHz ~ 3GHz) | 2.45GHz | 2.4GHz ~ 2.5GHz | Chip | 1 | - | 10dB | 3.77dBi | 1 W | - | Solder | - | - | - | Surface Mount | 0.043" (1.10mm) | Bluetooth, ISM, Wi-Fi, Zigbee™ |
![]() |
ANT1204F002R0315A1204 315M FR4 HELIX CHIP ANTENNA Pulse Electronics |
1,425 |
|
![]() Datasheet |
1204 | Tape & Reel (TR) | Active | General ISM | UHF (300MHz ~ 1GHz) | 315MHz | 300MHz ~ 400MHz | Chip | 1 | - | - | - | 1 W | - | Solder | - | - | - | Surface Mount | 0.063" (1.60mm) | ISM |
|

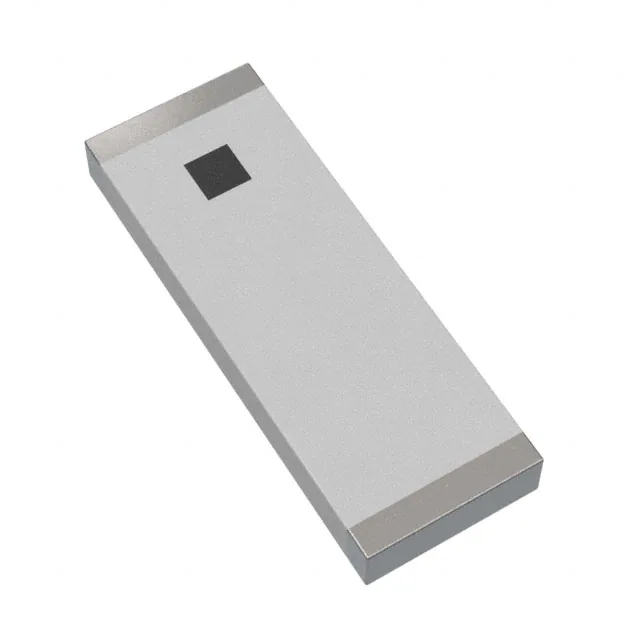

ANT7020LL05R0870ARF ANT 870MHZ CHIP SOLDER SMD Pulse Electronics |
3,173 |
|
![]() Datasheet |
7020 | Tape & Reel (TR) | Active | General ISM | UHF (300MHz ~ 1GHz) | 870MHz | - | Chip | 1 | - | 10dB | 1.83dBi | 1 W | - | Solder | - | - | - | Surface Mount | 0.031" (0.78mm) | ISM |
![]() |

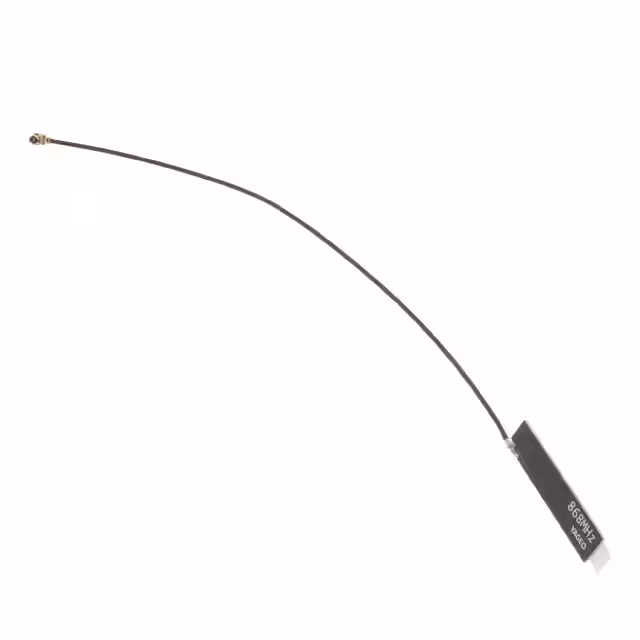

ANTX150P116B08683RF ANT 870MHZ PCB TRACE CAB ADH Pulse Electronics |
4,362 |
|
![]() Datasheet |
- | Bulk | Active | 802.15.4, Bluetooth, WiFi | UHF (300MHz ~ 1GHz) | 870MHz | 860MHz ~ 880MHz | PCB Trace | 1 | 2.5 | - | 2dBi | 1 W | Cable - 150mm | U.FL (UMCC), I-PEX MHF1 | - | - | - | Adhesive | 0.037" (0.95mm) | Bluetooth, Wi-Fi, Zigbee™ |
![]() |

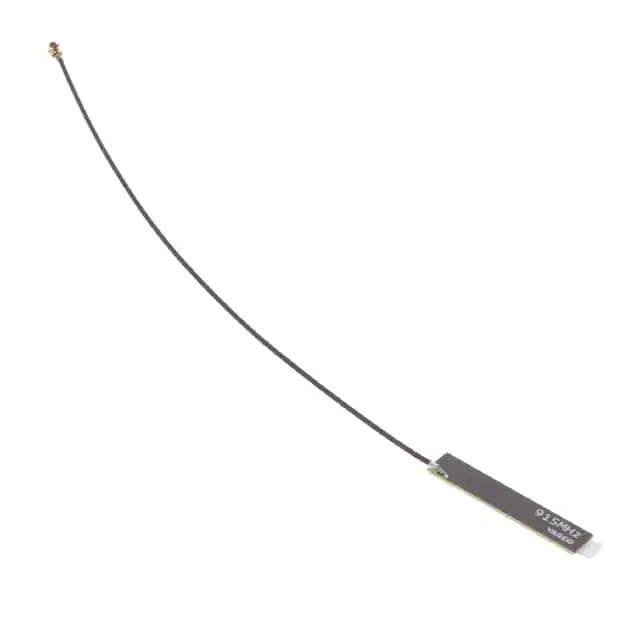

ANTX150P118B09153RF ANT 907.5MHZ PCB TRACE CAB Pulse Electronics |
5,847 |
|
![]() Datasheet |
- | Bulk | Active | 802.15.4, Bluetooth, WiFi | UHF (300MHz ~ 1GHz) | 907.5MHz | 890MHz ~ 925MHz | PCB Trace | 1 | 2.5 | - | 1.9dBi | 1 W | Cable - 150mm | U.FL (UMCC), I-PEX MHF1 | - | - | - | Adhesive | 0.037" (0.95mm) | Bluetooth, Wi-Fi, Zigbee™ |
|

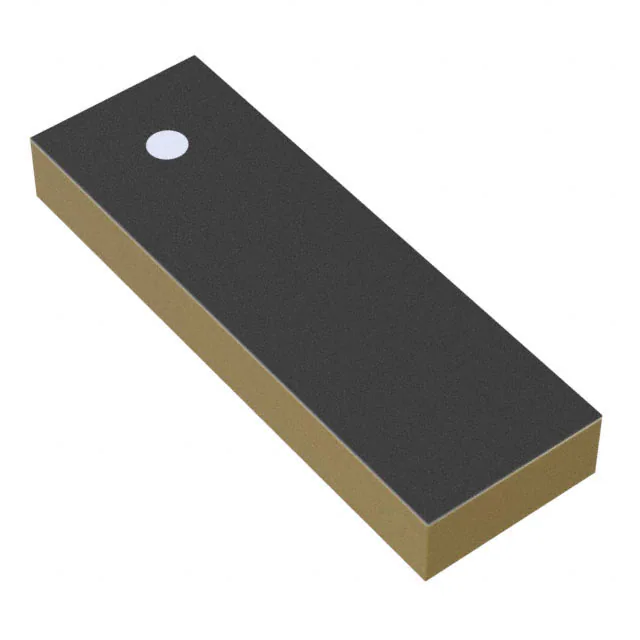

ANT1204F005R0915ARF ANT 915MHZ CHIP SOLDER SMD Pulse Electronics |
3,175 |
|
![]() Datasheet |
1204 | Tape & Reel (TR) | Active | - | UHF (300MHz ~ 1GHz) | 915MHz | - | Chip | 1 | - | 10dB | 1.59dBi | 1 W | - | Solder | - | - | - | Surface Mount | 0.063" (1.60mm) | General Purpose |
![]() |

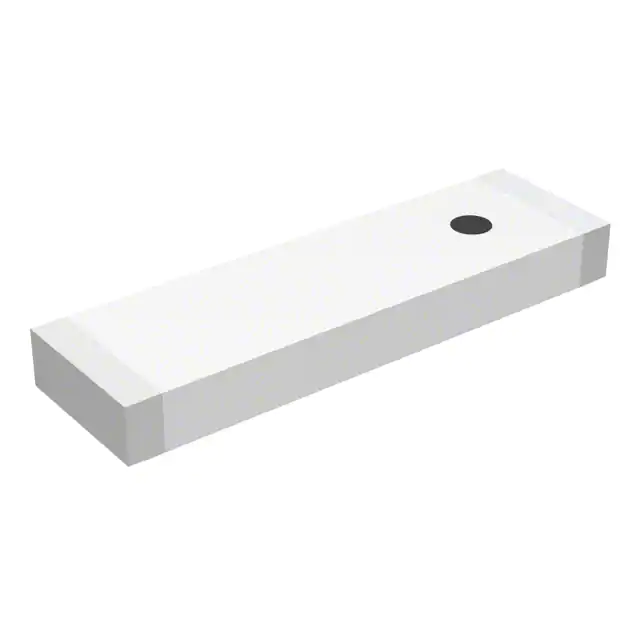

ANT7020LL05R2400ARF ANT 2.4GHZ CHIP SOLDER SMD Pulse Electronics |
93,266 |
|
![]() Datasheet |
7020 | Tape & Reel (TR) | Active | 802.15.4, Bluetooth, WiFi | UHF (2GHz ~ 3GHz) | 2.4GHz | 2.2GHz ~ 2.7GHz | Chip | 1 | - | -10dB | 2.62dBi | 1 W | - | Solder | - | - | - | Surface Mount | 0.030" (0.75mm) | Bluetooth, WLAN, Zigbee™ |
![]() |
W3334B0290ANTENNA 2.4/5GHZ/DSRC Pulse Electronics |
2,262 |
|
![]() Datasheet |
Internal Antenna | Box | Active | 802.15.4, Bluetooth, WiFi | UHF (2GHz ~ 3GHz), SHF (f > 4GHz) | 2.45GHz, 5.45GHz | 2.4GHz ~ 2.5GHz, 4.9GHz ~ 6GHz | PCB Trace | 2 | 2 | -10dB | 4dBi, 5.5dBi | - | Cable - 290mm | U.FL | - | - | - | Adhesive | 0.004" (0.10mm) | Bluetooth, Wi-Fi, Zigbee™ |
![]() |
W3092RF ANT 2.4GHZ CHIP SOLDER SMD Pulse Electronics |
1,026 |
|
![]() Datasheet |
The Blue Dot | Tape & Reel (TR) | Active | Bluetooth, WiFi | UHF (2GHz ~ 3GHz) | 2.4GHz | 2.4GHz ~ 2.483GHz | Chip | 1 | 3 | - | 0.8dBi | - | - | Solder | - | - | - | Surface Mount | 0.022" (0.55mm) | Bluetooth, Wi-Fi |
|
ANT1204F007R0870ARF ANT 870MHZ CHIP SOLDER SMD Pulse Electronics |
3,000 |
|
![]() Datasheet |
1204 | Tape & Reel (TR) | Active | - | UHF (300MHz ~ 1GHz) | 870MHz | - | Chip | 1 | - | 10dB | 1.67dBi | 1 W | - | Solder | - | - | - | Surface Mount | 0.063" (1.60mm) | General Purpose |
